Cấu tạo máy in canon LBP 2900

  21/06/2020

  Nguyễn công

Máy in canon LBP 2900 là máy in thuộc dòng máy 'nồi đồng cối đá', máy có độ bền và tuổi đời rất cao được rất nhiều người tìm mua, vậy máy in canon 2900 có đặc điểm gì khiến nó bền đến như vậy thì hôm nay chúng tôi cung cấp mô tả về cấu tạo máy in canon 2900 giúp các bạn hiểu rõ hơn về dòng máy này.

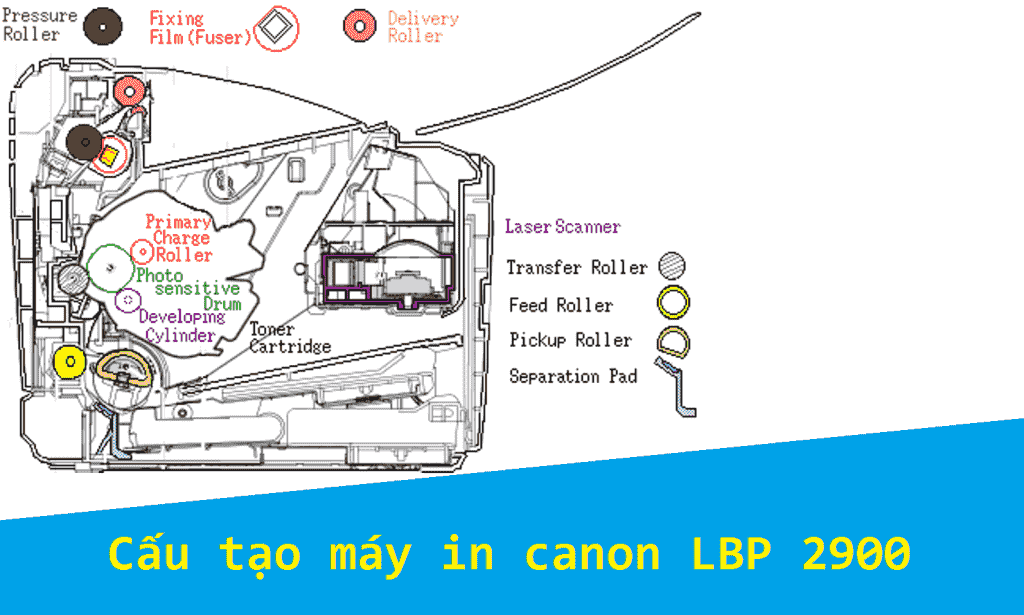

Cấu tạo máy in canon LBP 2900

I. Sơ lược về máy in canon lbp 2900.

- Thuộc dòng máy có thiết kế nhỏ gọn phù hợp cho gia đình và văn phòng quy mô nhỏ.

- Thiết kế hộp mực to nên rất lâu hết mực.

- Tương thích cài đặt với hầu hết các hệ điều hành hiện nay.

- Đơn giản dễ sử dụng.

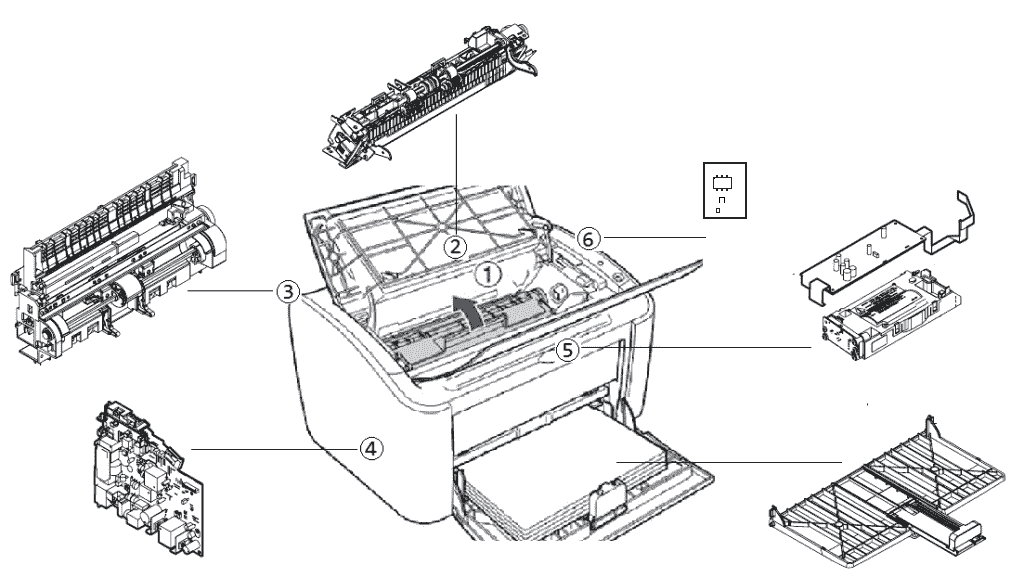

III. Sơ đồ cấu tạo các khối linh kiện trong máy in canon 2900.

cấu tạo các khối linh kiện trong máy in canon 2900

1 : Hộp mực máy in canon 2900.

Canon 2900 dùng hộp mực 303 ( tương đồng với hộp mực 12A của HP ) hộp mực có thể tích chứa mực lớn, có thể đạt số trang in tối đa ~2500 trang, dễ dàng thay thế khi hỏng, chỉ việc mở cửa máy bỏ hộp mực cũ ra và đặt hộp mực mới vào là xong.

2 : Cụm sấy máy in canon 2900.

Cụm sấy canon 2900 là nơi tạo ra nhiệt độ và nung chín mực và đẩy giấy ra ngoài, cấu tạo cụm sấy gồm các linh kiện chính như sau : lụa sấy, lô ép, thanh nhiệt, cảm biến nhiệt, sensor.

3 : Bộ kéo giấy và cao áp tách máy in canon 2900.

Khi máy hoạt động bộ kéo giấy sẽ đẩy giấy lên đi qua các bộ phận như hộp mực, cụm sấy rồi đưa ra ngoài nó có cấu tạo gồm các lô cuốn và bánh răng.

Bộ cao áp tách có tác dụng chuyển mực sang giấy trắng và tách giấy ra khỏi bề mặt trống để giấy dễ dàng di chuyển sang phần phía sau.

4 : Main nguồn máy in canon 2900.

Main nguồn nằm phía bên trái máy in, main nguồn có tác dụng cấp nguồn cho toàn bộ máy in hoạt động, main nguồn canon 2900 có nhiều mức điện áp khác nhau, các điện áp lớn cấp cho máy như : cấp cho hộp mực, cấp cho cao áp tách, cấp cho cụm sấy.

5 : ECU và hộp Laser máy in canon 2900.

ECU là một mạch điện nhỏ phía trên hộp laser nó như một mạch giao tiếp điều khiển động cơ của máy.

Hộp laser có tác dụng tạo ra các tín hiệu tia laser bắn vào bề mặt trống, các nét chữ được hình thành nhờ các tia này. Bên trong hộp laser gồm : gương phản chiếu, moto đa giác, súng laser

6 : Main điều khiển máy in canon 2900 ( Card formatter ).

Main điều khiển nằm bên phải máy in,m ain điều khiển có các tên gọi như : card formatter, main chính, main xử lý... Vì nó là trung tâm xử lý hệ thống nên là bộ phận rất quan trọng. Nếu hỏng main điều khiển máy in các bạn sẽ phải bỏ ra số tiền lớn để thay thế.

IV. Tại sao canon 2900 là máy in bền bỉ.

- Với thiết kế tối giản nhất giúp đường giấy đi không bị gặp nhiều trở ngại nên máy in khi bị kẹt giấy.

- Máy thiết kế 1 cửa máy và khi mở ra là lộ toàn bộ phía bên trong máy in nên khi có vấn đề có thể tự sử lý dễ dàng.

- Đường giấy đi không nhiều gấp khúc khiến máy hoạt động trơn tru.

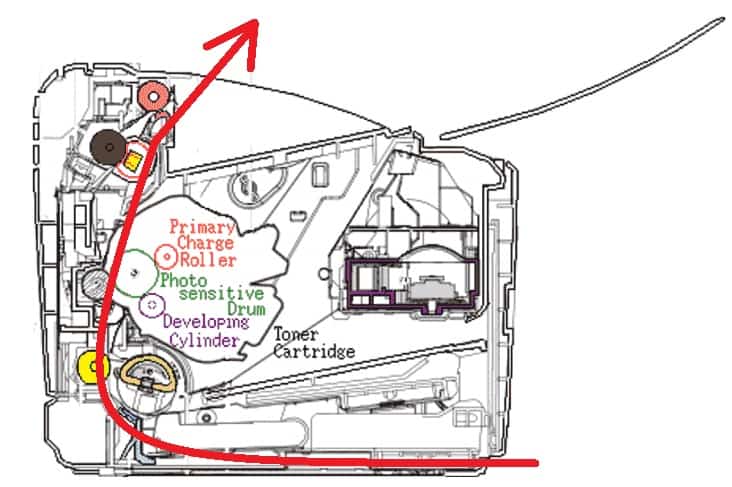

đường giấy đi của máy in canon 2900

Đường giấy đi của máy in canon 2900
