Cấu tạo hộp từ máy photocopy Ricoh

  16/05/2020

  Nguyễn công

Hộp từ máy photo Ricoh nằm sát bên cụm trống, cụm từ là bộ phận gây ra nhiều hỏng hóc cho máy photo, các nguyên nhân hỏng máy bắt nguồn nhiều từ cụm từ bị rò rỉ từ ra ngoài máy gây : tắc giấy, bản photo bị mờ, văng mực ra máy, máy chạy kêu, bản in bị đen... Chúng tôi cung cấp tài liệu về cụm từ máy photo ricoh nhằm hỗ trợ anh em làm kỹ thuật hiểu rõ hơn về nó và có phương án sửa chữa thuận lợi hơn.

Các máy photo có cùng cấu tạo hộp từ tương đồng : cụm từ Ricoh mp 1075, cụm từ Ricoh mp 2075, cụm từ Ricoh mp 550, cụm từ Ricoh mp 650, cụm từ Ricoh mp 7500, cụm từRicoh mp 5500, cụm từ Ricoh mp 6500, cụm từ Ricoh mp 6000, cụm từ Ricoh mp 6001, cụm từ Ricoh mp 7502, cụm từ Ricoh mp 7000, cụm từ Ricoh mp 7001...

I. Cấu tạo hộp từ ricoh.

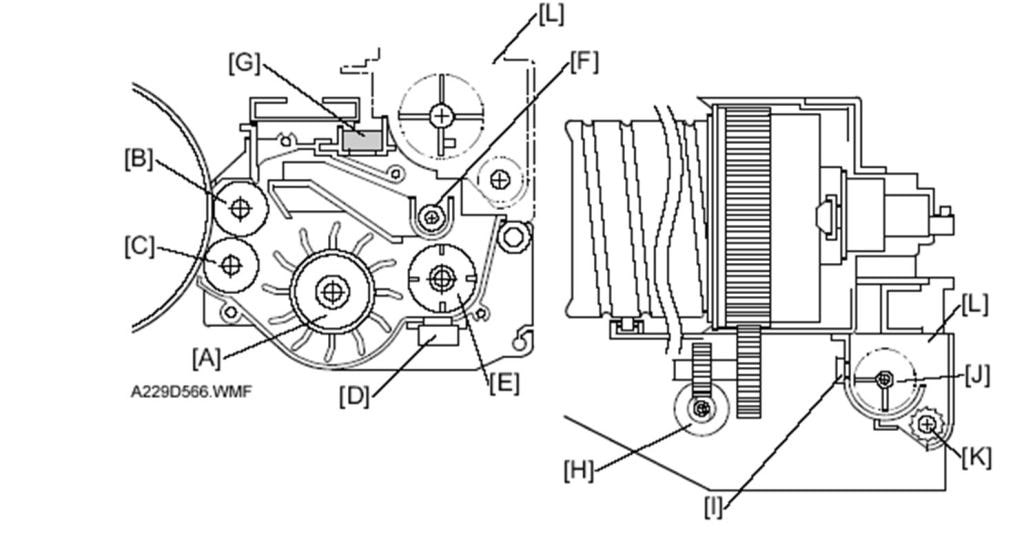

cấu tạo hộp từ ricoh

  • Paddle Roller [A]  - Trục khế
  • Upper Development Roller [B] – Trục từ trên.
  • Lower Development Roller [C] – Trục từ dưới.
  • Toner Density Sensor [D] – TD sensor.
  • Developer Agitator [E] – Trục đảo mực và từ.
  • Toner Auger [F] – Trục cấp mực xuống từ.
  • Development Filter [G] – bộ lọc khí hộp từ.
  • Toner Supply Motor [H] -  Động cơ cấp mực.
  • Toner End Sensor [I] – Sensor báo hết mực.
  • Toner Agitator [J] – Trục khuấy mực.
  • Toner Supply Roller [K] – Trục cấp mực.
  • Toner Hopper [L] – Hộp mực.

Trục từ có đường kính khoảng 20 mm

II. Hệ thống truyền động của hộp từ ricoh.

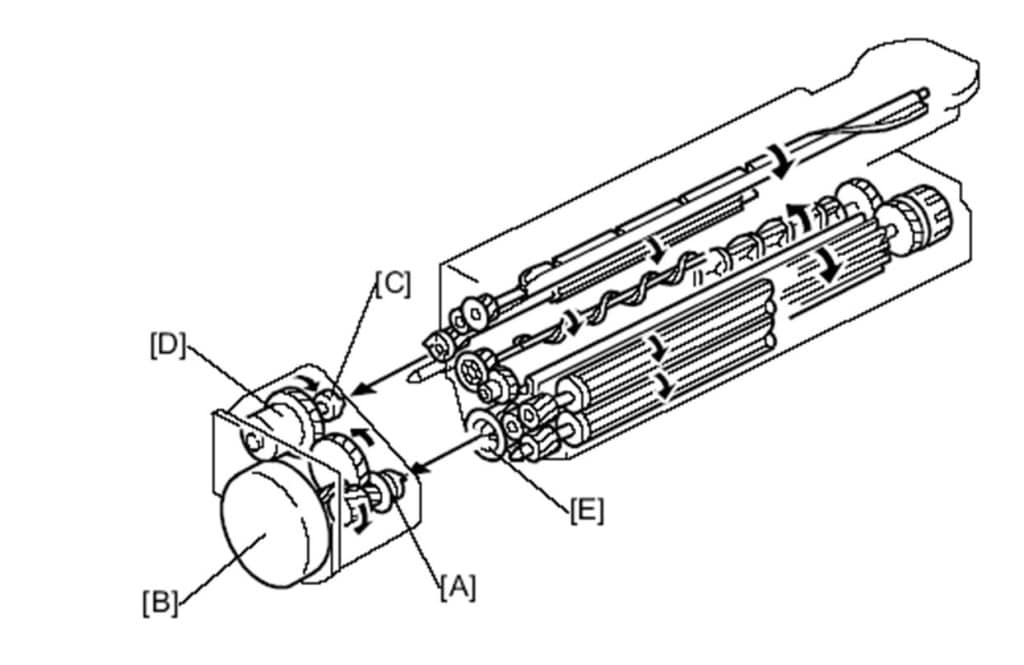

Hệ thống truyền động của hộp từ ricoh

-    Động cơ tải hộp từ (B).
-    Bánh răng quay trục từ (A).
-    Khớp ma sát quay trục cấp mực (D).
-    Bánh răng nối với trục cấp mực (C).
-    Bánh răng truyền chuyển động cho hộp từ (E).


III. Hoạt động của từ trong hộp từ.

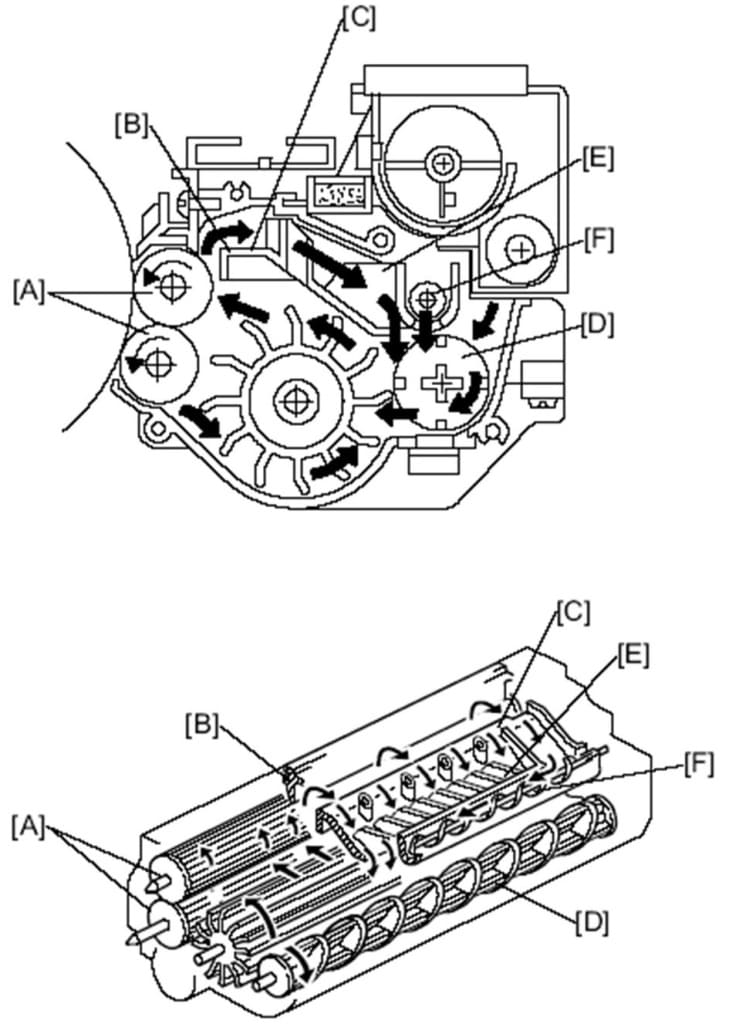

Mực được cấp từ trục mực (F) xuống trục đảo từ (D), ở đây từ và mực được trộn đều bởi trục đảo từ và trục khế, sau đó từ được đẩy vào trục từ, Từ được quay về trục đảo từ nhờ máng dẫn từ (C) và (E), Trục điều hoà từ (F) dùng để điều hoà cân bằng bột từ ở hai đầu trục từ, chống hiện tượng dồn từ về một bên.

Hoạt động của từ trong hộp từ

IV. Điện áp trục từ.

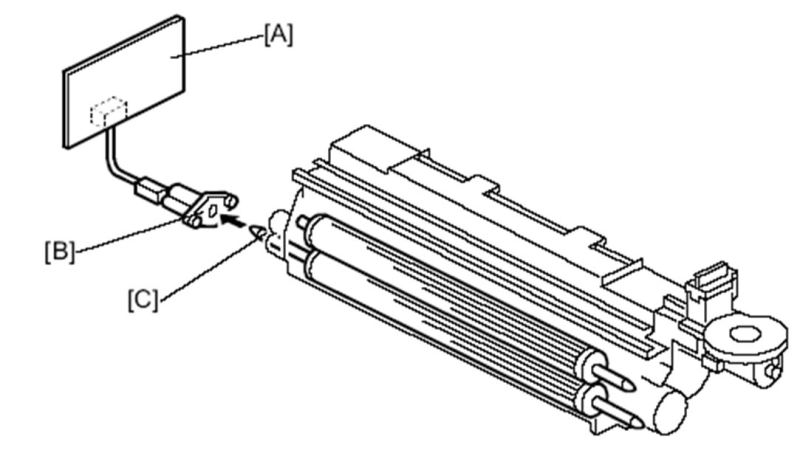

Điện áp trục từ

Bảng nguồn điện áp trục từ (A), Đầu nối điện áp vào trục từ (B), trục từ (C).
