Cấu tạo của Cụm Sấy máy photocopy Ricoh

Trong máy photocopy rioch không thể không nhắc tới bộ phận sấy ảnh của máy, do cụm sấy ricoh có cấu tạo phức tạp luôn làm khó các anh em kỹ thuật nên chúng tôi cung cấp thêm tài liệu về cấu tạo cụm sấy dòng máy photo ricoh giúp anh em kỹ thuật có thêm tài liệu để sửa chữa máy photo đơn giản hơn.

Khi nét chữ được hình thành trên giấy chúng chỉ là các hạt bụi mực dễ dàng bay đi, chúng sẽ chuyển hóa thành dạng lỏng và bám chặt vào giấy được là nhờ nhiệt độ cao phát ra từ cụm sấy, thì tác dụng của cụm sấy là tạo ra nhiệt độ và nung chảy mực bám vào giấy.

Các máy photo có cùng cấu tạo cụm sấy tương đồng : cụm sấy Ricoh mp 1075, cụm sấy Ricoh mp 2075, cụm sấy Ricoh mp 550, cụm sấy Ricoh mp 650, cụm sấy Ricoh mp 7500, cụm sấy Ricoh mp 5500, cụm sấy Ricoh mp 6500, cụm sấy Ricoh mp 6000, cụm sấy Ricoh mp 6001, cụm sấy Ricoh mp 7502, cụm sấy Ricoh mp 7000, cụm sấy Ricoh mp 7001...

I. Cấu tạo các linh kiện khối sấy của máy photocopy Ricoh

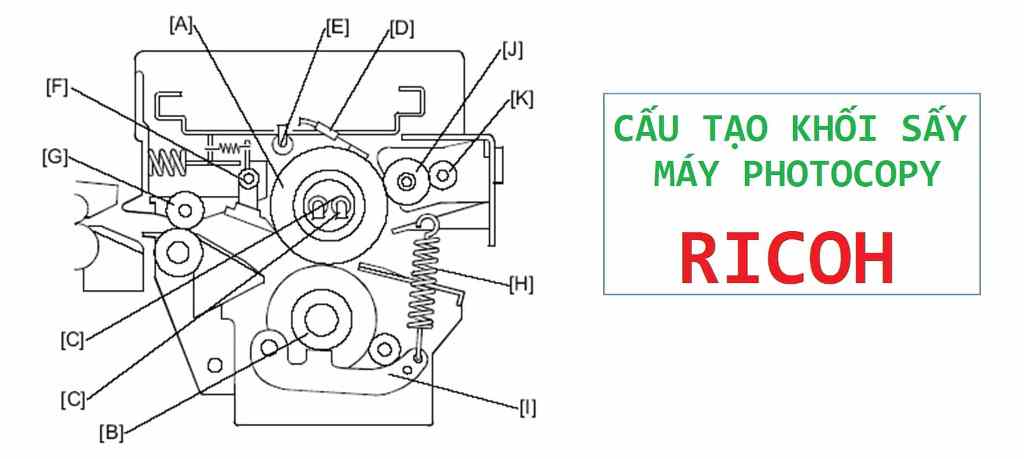

[A] : Lô sấy.

[B] : Trục ép.

[C] : Đèn sấy ( Bóng sấy ).

[D] : Sensor đo nhiệt độ sấy.

[E] : Cầu trì bảo vệ theo nhiệt độ.

[F] : Lẫy tách giấy trục sấy.

[G] : Trục kéo giấy đầu ra sấy.

[H] : Lò xo ép.

[I]  : Bộ gá trục ép.

[J] : Trục dầu lau lô sấy.

[K] : Trục sắt lau trục dầu.

II. Hệ thống truyền động của khối sấy ricoh

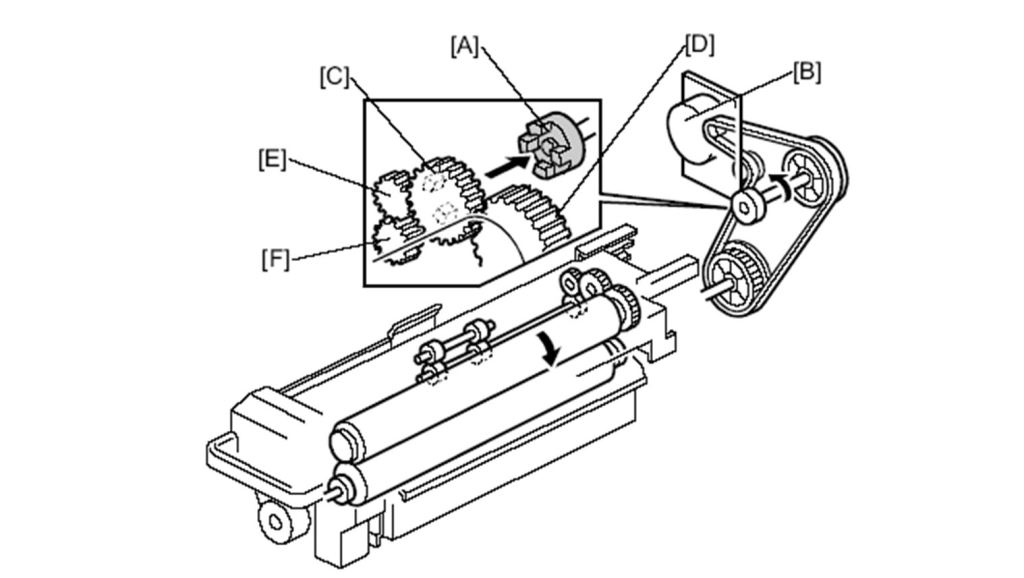

[A] : Buly tải khối sấy.

[B] : Động cơ sấy/duplex.

[C] : Bánh răng nối với buly tải sấy.

[D] : Bánh răng đầu trục sấy.

[E] : Bánh răng trung gian đầu ra.

[F] : Bánh răng trục đầu ra sấy.

III. Biểu đồ điều chỉnh nhiệt độ sấy Ricoh

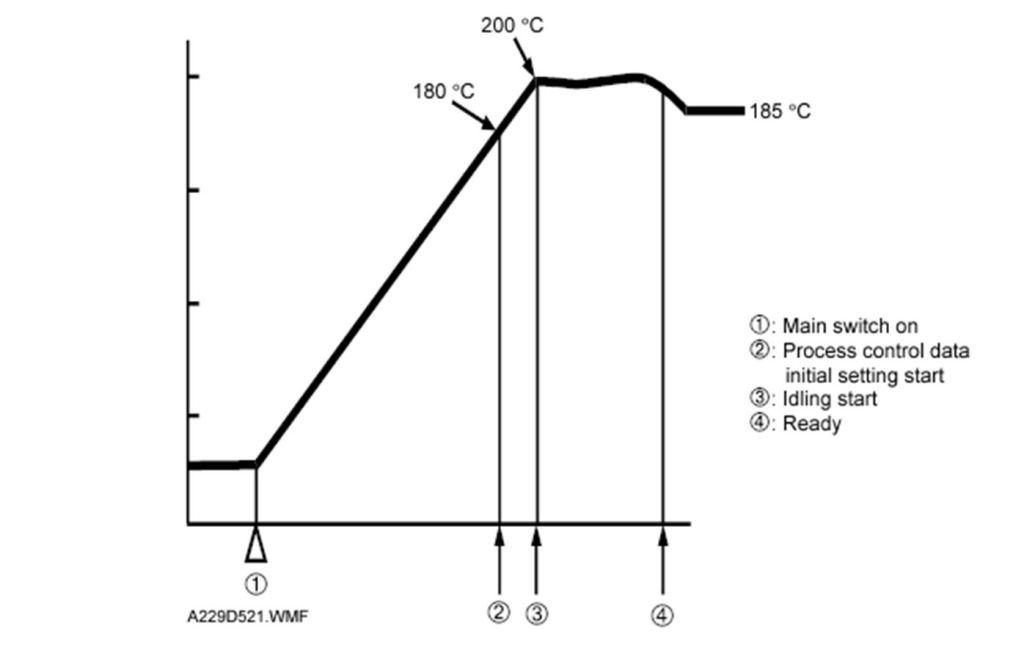

          1: Là thời điểm bật công tắc nguồn của máy.

          2: Là thời điểm máy khởi động để điều chỉnh tự động các tham số.

          3: Máy chạy không tải.

          4: Máy sẵn sàng copy.

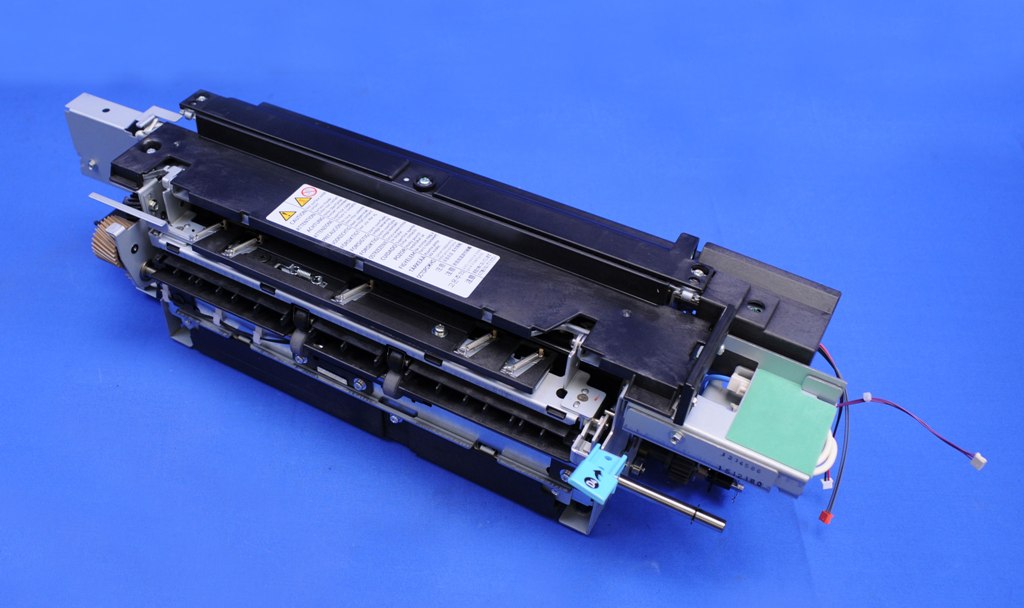

IV. Hình ảnh thực tế cụm sấy Ricoh
